Présentation

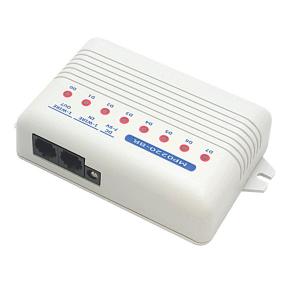

Ce module vous permet de piloter 8 relais, contrôlé par le bus 1-Wire.
Le dispositif est construit sur la base d'un Dallas DS2408 permettant de piloter tous les relais avec votre PC au moyen d'un contrôleur 1-wire (DS9490R, HA7E...).

L'état de chaque relais est représenté par une led.

Le dispositif est identifié dans le réseau 1-Wire à travers un numéro de série unique inclus dans le composant DS2408.

Sortie 1-Wire, sous la forme de connecteurs RJ45.

Le module nécessite une alimentation : 7-9V DC via un connecteur externe ou via le connecteur RJ45. (Consommation maximale 300mA lorsque tous les relais sont actif).

Pouvoir de coupure des relais: 1A/24V DC, 0,5 A/125V CA.

Ce produit peut être piloté à partir du logiciel OneWireViewer de Maxim-Dallas ou depuis de nombreux programme disponibles sur internet.

Idéale pour piloter des électrovannes (0.25A/24VAC) ou des relais de puissance, ce module s'intégrera très facilement dans votre réseau 1-wire.

Détail du connecteur RJ45 :

• 1er GND


• 2ème pas connecté


• 3e GND


• 4ème 1Wire (ligne de signal)


• 5e 1Wire GND (Signal GND)


• 6e pas connecté


• 7e Puissance 7-9V DC


• 8e GND

Caractéristiques Techniques

• Alimentation : 7-9VDC (+ au centre)


• Connecteur RJ45


• Conctact : NO/NF


• Puissance max des relais : 1A/24VDC ou 0.5A/125VAC
